第26話は、コンピュータ初心者のための「各種拡張子と圧縮アルゴリズム」について解説します。
■ファイル形式と拡張子
■ファイル形式と拡張子
………実務で良く使用するファイル形式と拡張子を紹介します。
１．ドキュメントファイル

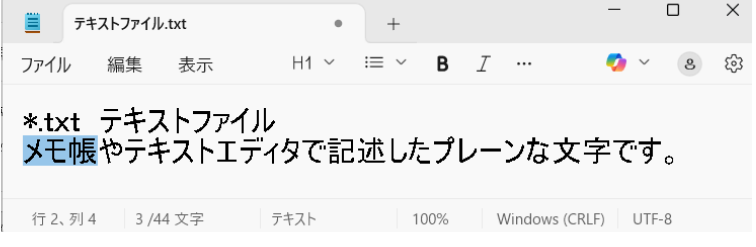

*.ｔｘｔ…テキストファイル
文字データのみのファイル形式です。
プレーンテキスト（文字の太さや色、画像などなどの書式情報を含みません）
メモ帳
簡易な用途に適しています

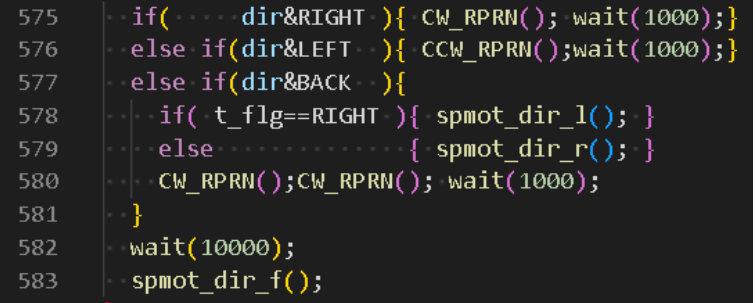

テキストエディタ
プログラミングに特化した便利な機能が豊富にあります。
*.docx
Microsoft Word 2007以降で採用された標準的な文書ファイル形式です。
文字の太さや色、画像などの書式情報を含みます。

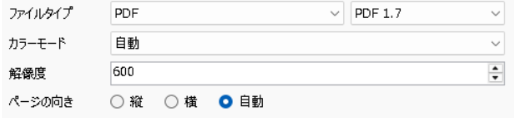

pdf（Portable Document Format）
Adobe社が開発したファイル形式です。
PC／スマートフォンなど、異なる端末やOSで開いても、フォントやレイアウトが崩れず、印刷イメージのまま閲覧することが出来ます。
*.htm *.html （Hyper Text Markup Language）
2.画像ファイル
Webページを記述する言語です。

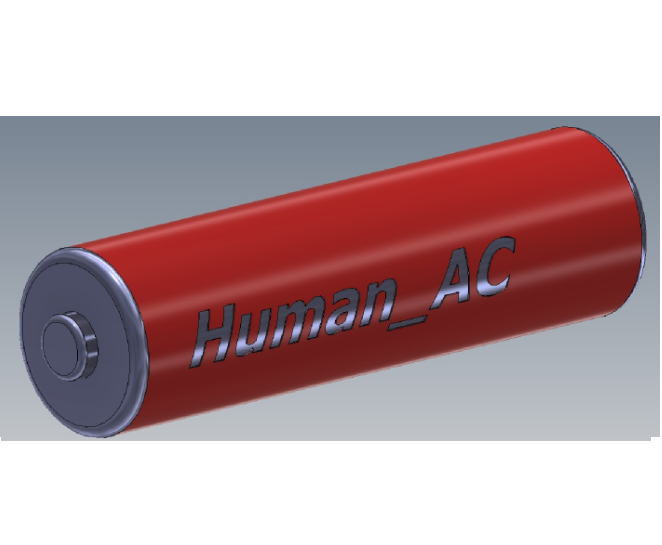

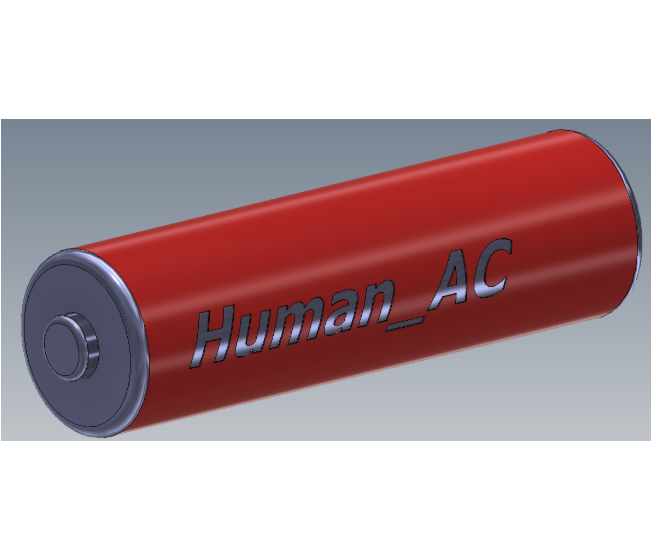

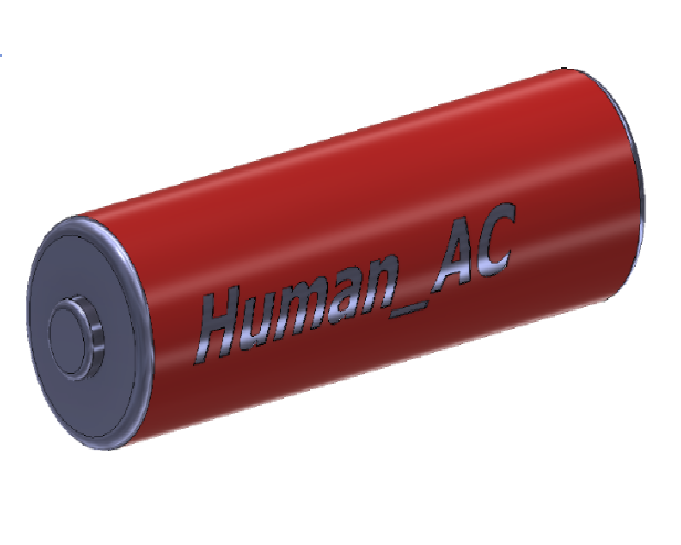

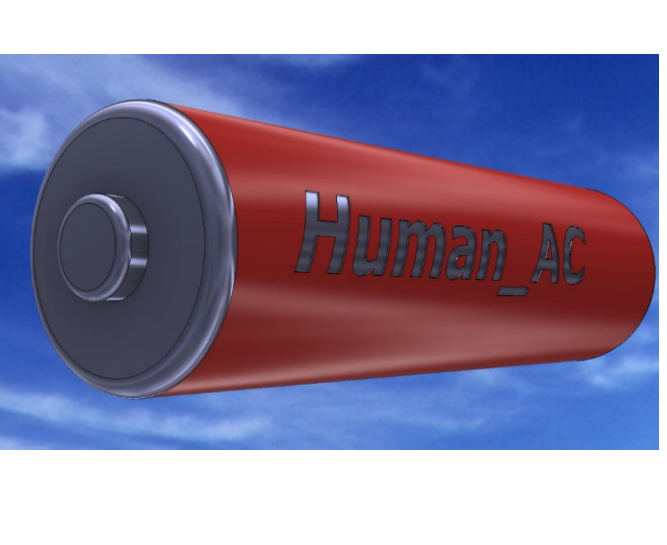

*.jpg / *.jpeg(Joint Photographic Experts Group)
Windowsの標準的な非圧縮形式で、ファイルサイズが大きい。
BMPファイル 2,425KB
*.png（Portable Network Graphics）
ファイル容量を大幅に縮小することが可能で、写真やWeb画像に適しています。
JPGファイル 87KB
背景の透過処理が可能です。
PNGファイル 253KB
*tiff /* .tif(Tagged Image File Format)
256色まで扱うことが可能で、透過やアニメーションが可能です。
GIFファイル 12KB
■ファイル圧縮アルゴリズム
JPEG、ＭＰＥＧ、MP3圧縮のアルゴリズムを紹介します。
画質重視のファイル形式で、ポスターなどの印刷物や高品質の編集に適しています。
TIFファイル 649KB
Joint Photographic Experts Group

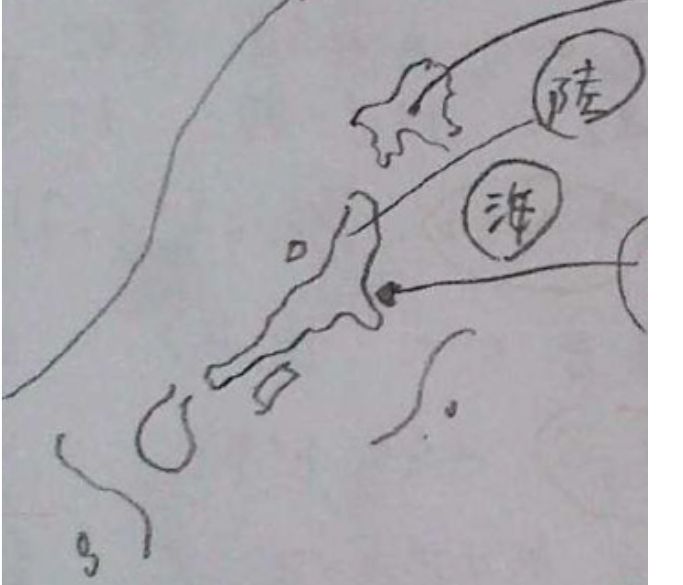

JPEG（下手な絵でごめんなさい。）
上空から写真撮影すると、
高周波成分
海と陸の境界の「変化率」は非常に大きくなります。
「変化率」が大きいため、圧縮率を大きくしても人の目には知覚されません。ヒトの目は高周波成分に鈍感です。
低周波成分
陸上はグラデーションのようにゆっくり変化し、「変化率」は小さくなります。人の目に知覚されない程度に圧縮率を小さくします。ヒトの目は低周波成分に敏感です。
低周波成分➡低圧縮
高周波成分➡高圧縮
「変化率」によって圧縮率を変化することによって、ファイルサイズを非常に小さくすることが出来ます。
MPEG Audio Layer-3—音声変化率に応じて圧縮します。 MP3
Moving Picture Experts Group–動画変化率に応じて圧縮します。 MPEG
■ファイル名

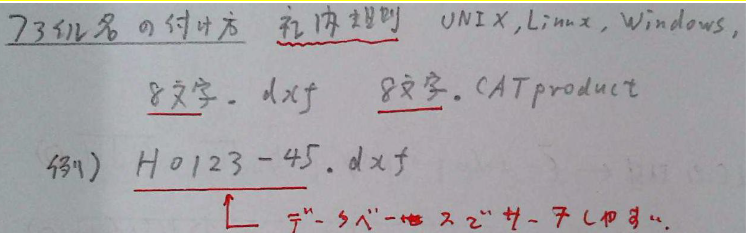

UNIX、Linux、Windows等、殆どのOSで検索できるように工夫します。図は社内規則の一例です。
文字数：8
半角(8bit) アルファベット/数字のみ
H：企業名
1012：プロジェクト
45：図番
お疲れ様でした。
