第25話は、多くの受講生からご質問から、コンピュータ初心者のための「解像度」について解説します。

■画像入力

以下は、画像入力に用いられるセンサです。

イメージスキャナ用CIS
撮像対象に密着して画像をスキャンするセンサです。

②‘カメラ用 CCD／C-MOS
カメラから離れた位置にある撮像対象を検出するセンサです。

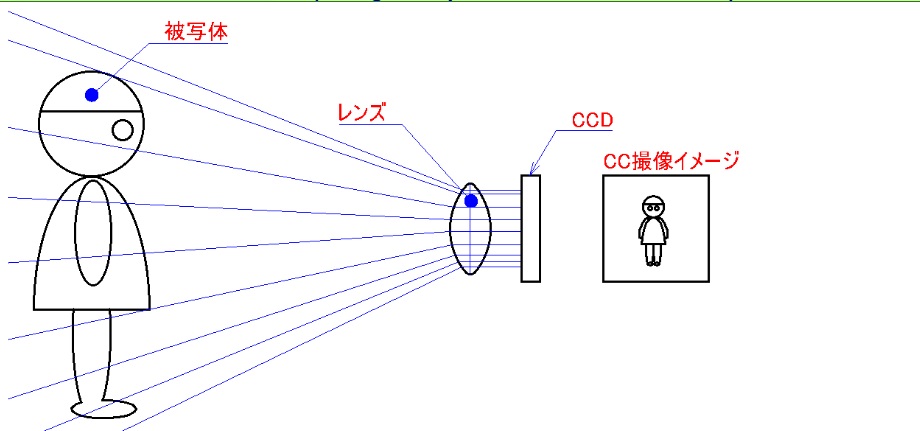

■CCD（Charge-Coupled Device：電荷結合素子）

今回は、一例としてCCD(Charge-Coupled Device：電荷結合素子)について解説します。

レンズを通して、光をCCDに集めます。

CCDは非常に小さなもので、画素数分の電極がビッシリ並んだものです。

■撮像の原理
それぞれの電極には光の三原色
・赤用
・緑用
・青用
があり、
光の強弱によって電荷がそれぞれの電極に吸い寄せられ、画像として認識します。

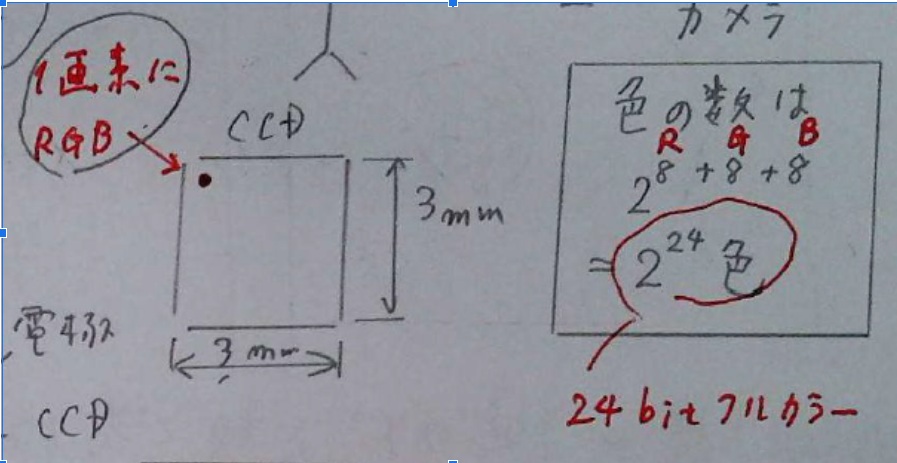

■表示色
1画素につき、
・赤8bit➡ 256（2の8乗）色
・緑8bit➡ 256（2の8乗）色
・青8bit➡ 256（2の8乗）色
従って、1画素につき、
2の24乗色（フルカラー）を撮像することが出来ます。

■解像度とDPI
CCDの解像度（画素数）とDPIは関連しています

■解像度
・画素数が画像の細かさ（ピクセル数）を決めます。

■DPI
印刷・表示する場合際の密度（1インチあたりのドット数）を表します。

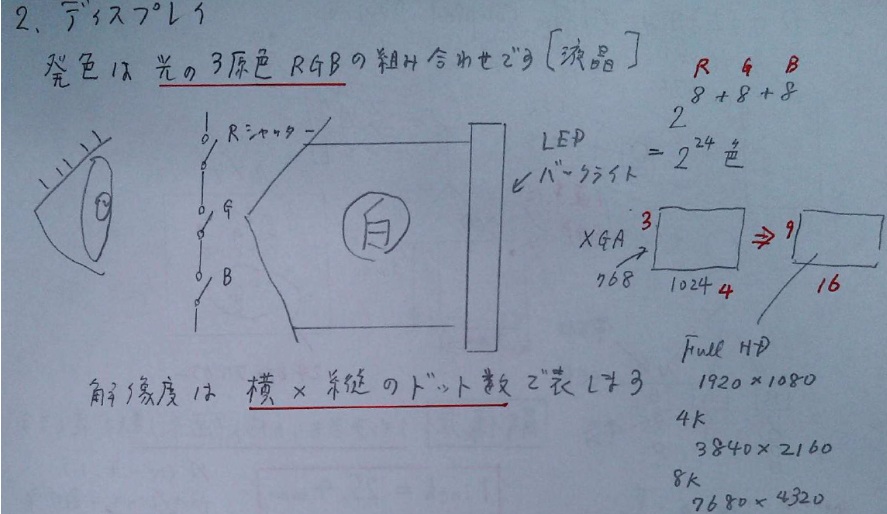

■2.液晶ディスプレイ

■液晶による画像表示の原理
LEDバックライトから白色光を発し、
・赤用液晶シャッター
・緑用液晶シャッター
・青用液晶シャッター
それぞれのシャッターの開閉量が輝度(明るさ)画像を表示します。
・赤8bit➡ 256（2の8乗）通りの明るさ
・緑8bit➡ 256（2の8乗）通りの明るさ
・青8bit➡ 256（2の8乗）通りの明るさ
RGB全てを重ね合わせると「白」になります。
1つのシャッターにつき、2の24乗色を表すことが出来ます。

■解像度
横×縦のドット数で表します。
4:3 の比率
16:9 の比率
があります。

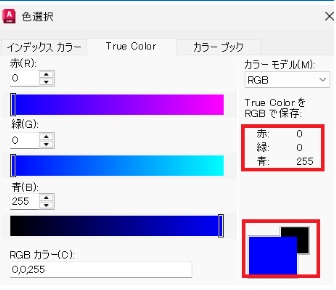

図は、Autodesk AutoCADのカラー
True Color(24ビットカラー)です。

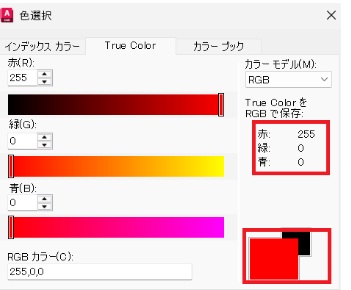

最も明るい赤

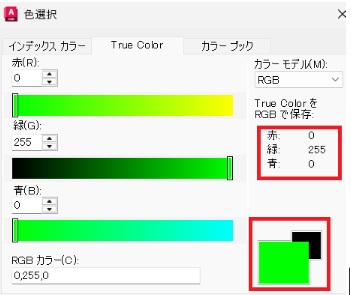

最も明るい緑

最も明るい青

黒

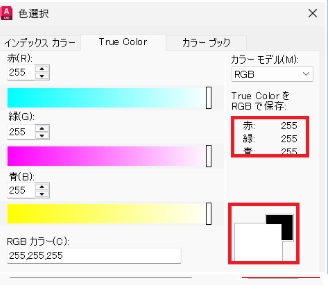

白

任意の色

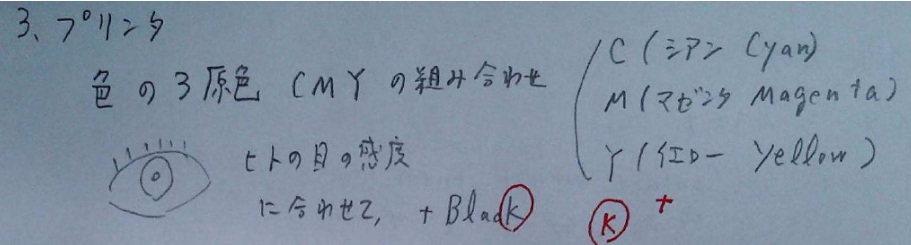

■プリンタによる印刷の原理
色の三原色を用い、
・シアン C
・マゼンタ M
・イエロー Y
を組み合わせることによってカラー印刷を行います。
CMY全てを重ね合わせると「黒」になります。
現在では、ヒトの目の感度に合わせて、
・ブラック K
を加えたプリンタも多く登場しています。

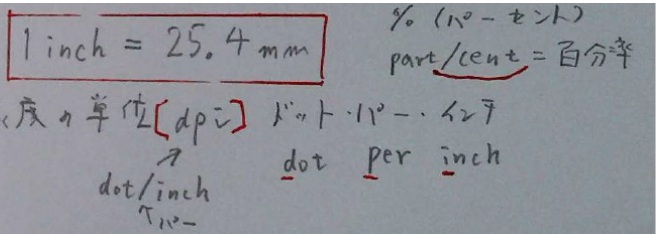

■プリンタの印刷解像度
DPI[Dots Per Inch ]で表します。
例えば9600dpiのプリンタであれば、1インチ（25.4mm）の中に9600個の点を印刷できます。
