【CAD】パソコン初心者向け：今さら人に聞けない「ビットと2進数」

記事のカテゴリー

こんな方に読んでほしい

CAD講座受講生
コンピュータ系講座受講生

記事から得られること

コンピュータリテラシー全般

1998年からヒューマンアカデミーでCAD講座を担当させていただき、
これまで多くの修了生を輩出して来ました。
修了生の皆さんは、現在、ベテランCADエンジニアとして活躍していますが、
受講生の頃は、以下のようなご質問を多数、受け付けました。

1.作業が思い通り進みません。何かコツがありますか？
　どこで、つまづいているのか、また「その打開策はなにか」
　https://assist-info.athuman.com/plus/cad-2310-02/

2.ベテランCADエンジニアの勘所は何でしょう?
　https://assist-info.athuman.com/plus/cad-2311/

3.PC初心者のためのコンピュータリテラシーを講義して下さい。

第10話、第11話は、上記ご質問1、2について、解説を行いました。

第12話以降は、上記ご質問3
「パソコン初めての方のためのコンピュータリテラシー」を解説します。
皆さんの作業のご参考として下さい。

第12話：教材のダウンロードと解凍・保存
　https://assist-info.athuman.com/plus/cad-2401/
第13話：質問シートの使い方～スクリーンショットなど～
　https://assist-info.athuman.com/plus/cad-2402-02/
第14話：教室のPCリテラシー
　https://assist-info.athuman.com/plus/cad-2403-01/
第15話：ファイルパスの仕組み
　https://assist-info.athuman.com/plus/cad-2405-01/
第16話：プロジェクトの仕組み
　https://assist-info.athuman.com/plus/cad-2408/
第17話：ウェルネスリテラシー
　https://assist-info.athuman.com/plus/cad-2409/
第18話：クリップボードとAutoCADブロックテーブル
　https://assist-info.athuman.com/plus/cad-2410/
第19話：アナログとディジタル
　https://assist-info.athuman.com/plus/cad-2412/
第20話：コンピュータの仕組み
　https://assist-info.athuman.com/plus/cad-2503/

第21話は、コンピュータ初心者のための「ビットと２進数」について解説します。

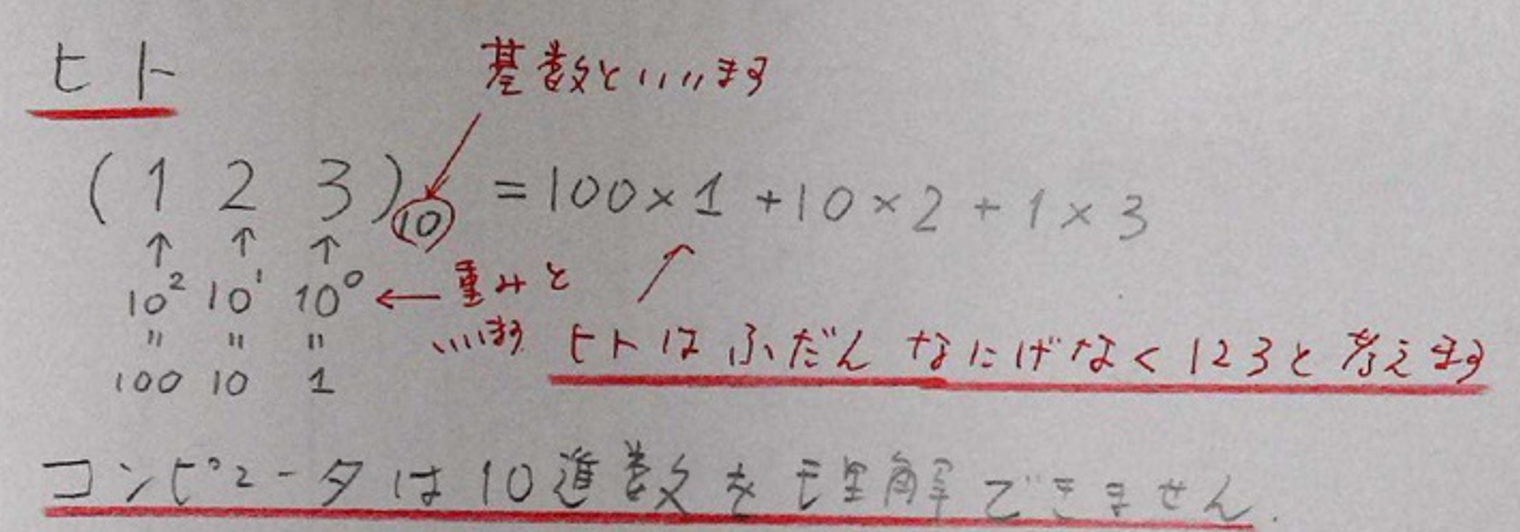

■10進数…ヒトは10進数が理解できます。

例えば、10進数の123は、

100の位(重みが100)×1=100
10の位(重みが10)×2= 20
1の位(重みが1)×3= 3
ーーーーーーーーーー
合計 123
ヒトは、普段何気なく10進数を理解しますが、コンピュータには不可能です。

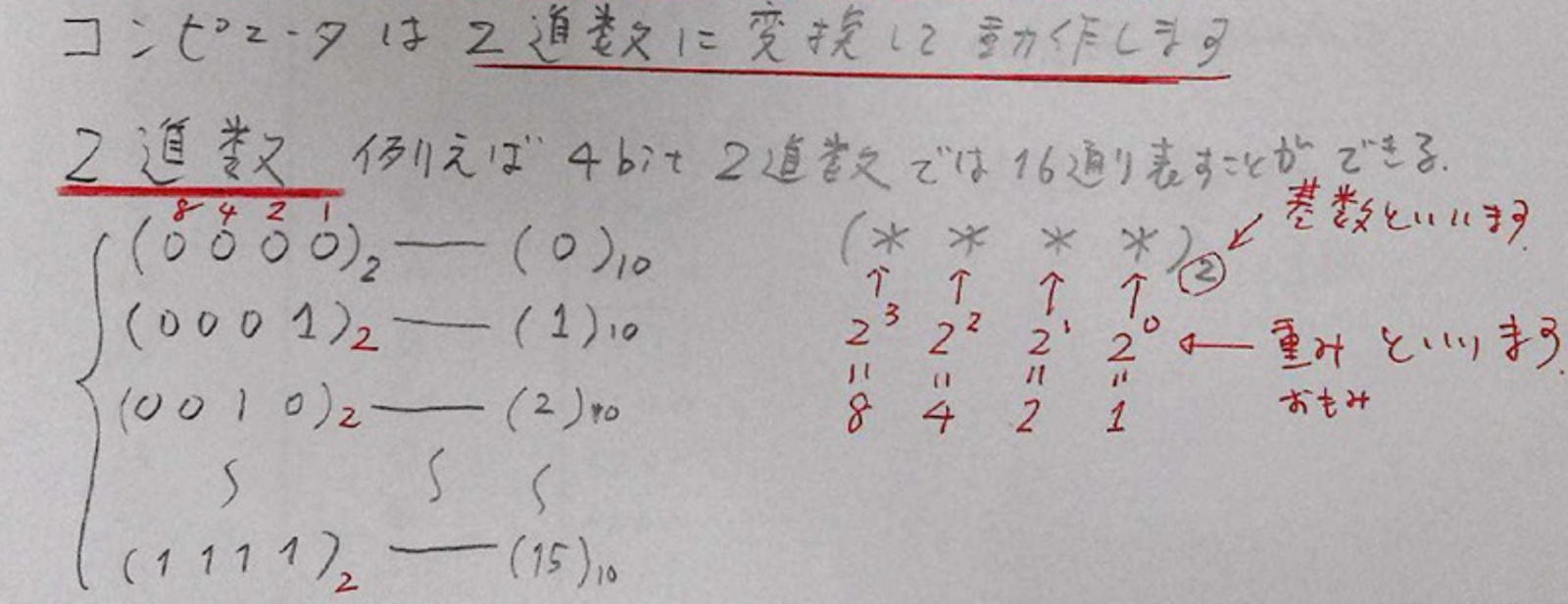

■2進数…コンピュータは2進数に変換する事で動作します。

コンピュータは、10進数をそのまま理解することが出来ないので、一旦、2進数(つまり、ディジタル情報)に変換してから、処理を行います。

■2進数… (binary number、 binary digit)

2進数
(binary number、 binary digit)
ディジタル情報(データ)の最小単位をビット(bit)と言います。

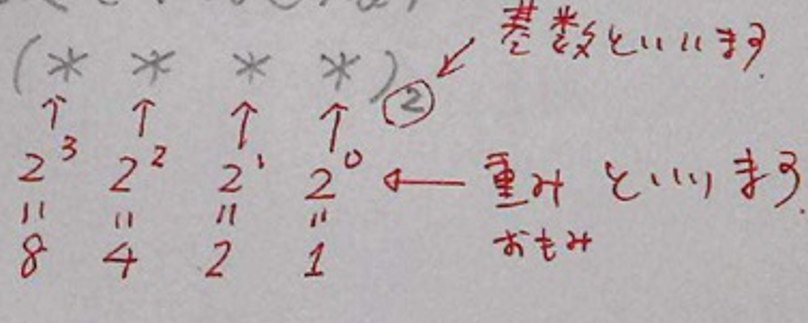

例えば、4bit2進数では、
2の3乗の位(重みが8)
2の2乗の位(重みが4)
2の1乗の位(重みが2)
2の0乗の位(重みが1)
——合計 ?

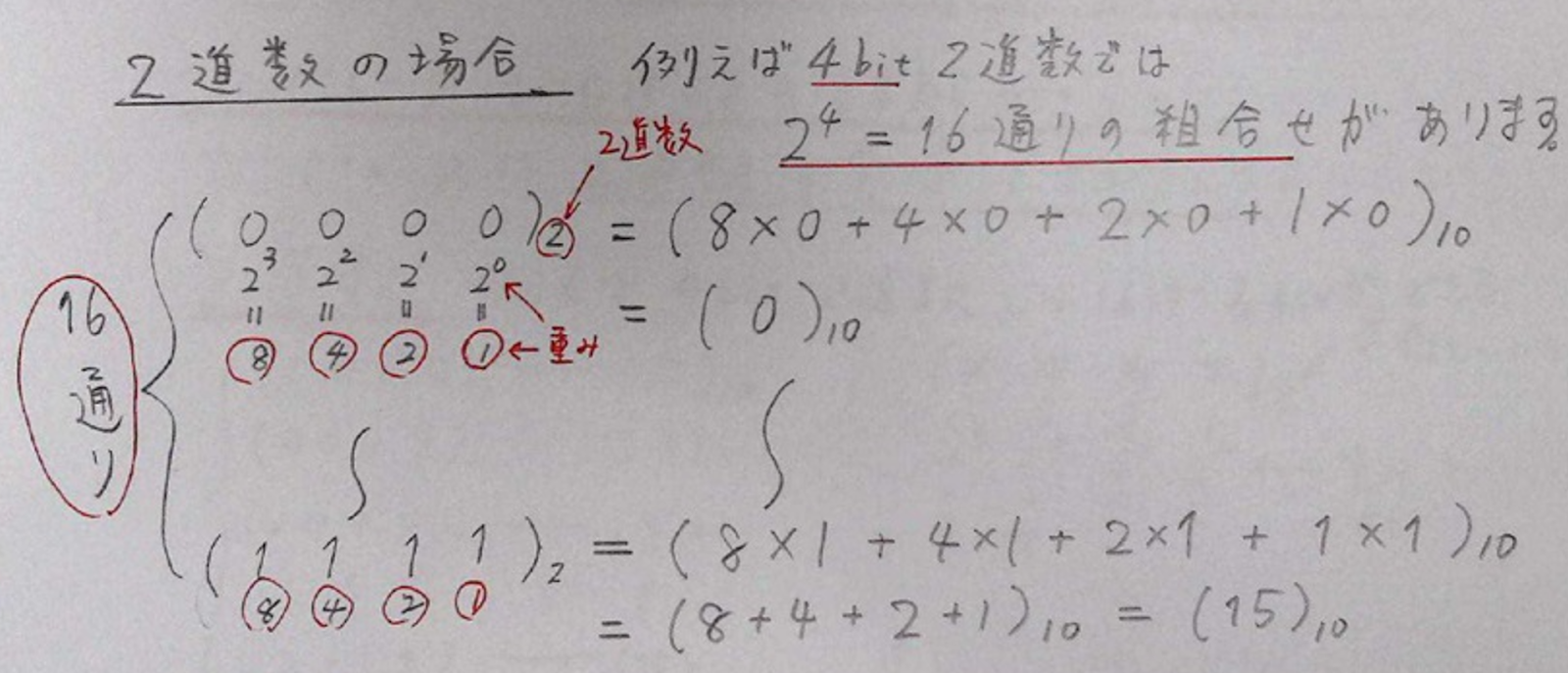

例えば、4bitの2進数では、

（0000）= 10進数の0
　　　　　～
（1111）= 10進数の15

つまり、2の4乗=16通りの組み合わせがあります。

■ビット(bit)とバイト(Byte)

1バイト(Byte)=8ビット(bit)

1バイト＝8ビット
つまり、1バイトでは2の8乗=256通りの組み合わせがあります。

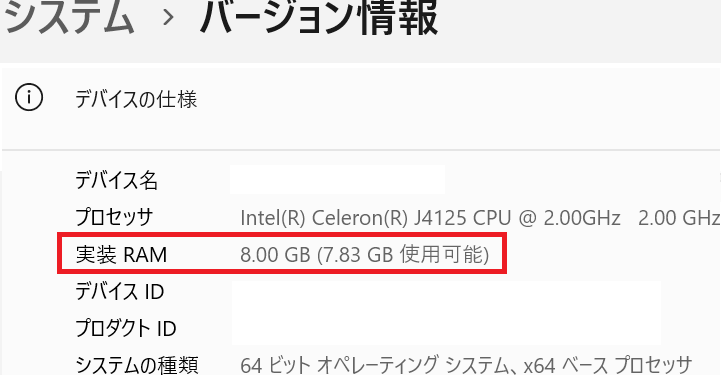

図は、手持ちのノートPCの仕様ですが、

メインメモリの容量は、バイト（Byte、B）で表示されます。

以下、前回の復習です。

■命令サイクル

コンピュータがプログラムを実行するサイクル（繰り返し）を命令サイクルといいます。
大まかに仕組みを紹介します。

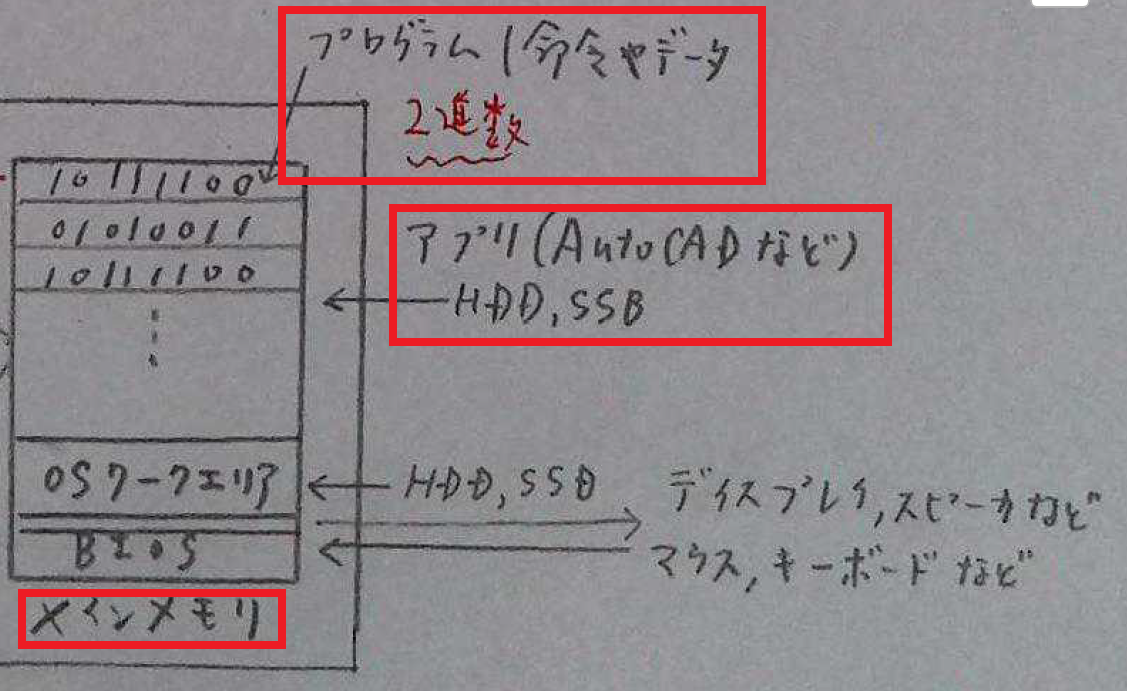

例えば、皆さんがAutodesk AutoCADを実行すると、AutoCADがメインメモリに読み込まれます。

AutoCADのプログラムやデータは、「2進数」です。

64ビットシステムでは、プログラムやデータを64ビットとして扱います。

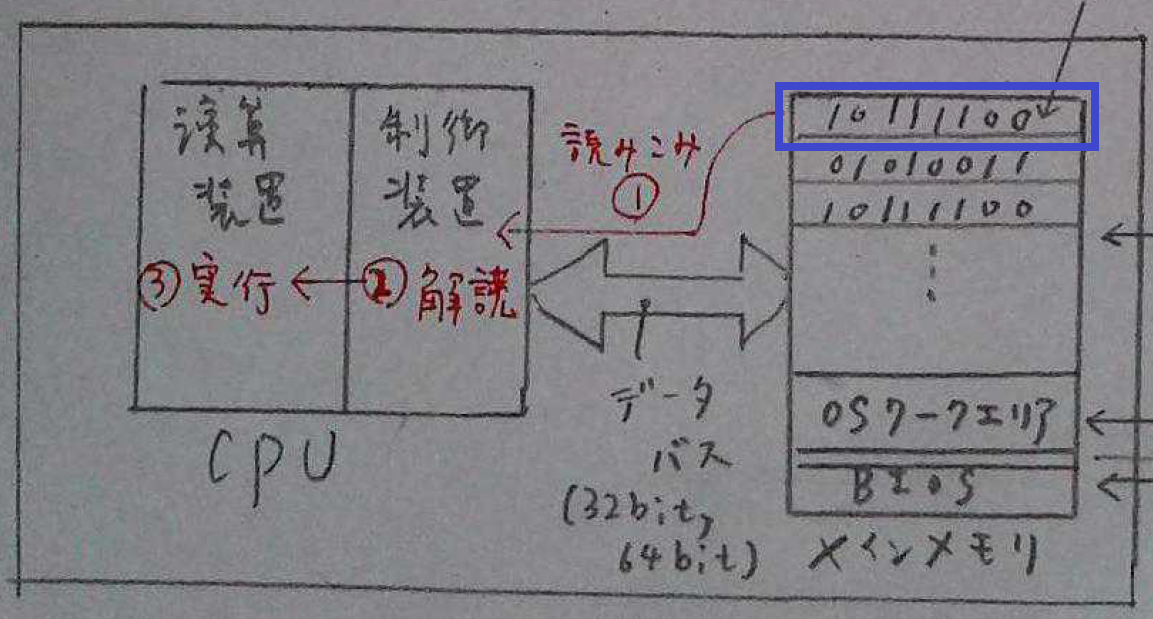

命令サイクル

例えば、皆さんが「円コマンド」を実行したとしましょう。
1.読み込み
メインメモリの2進数を、制御装置に読み込みます。
2.解読
制御装置で解読します。「円コマンド」である事が分かりました。
3.実行
演算装置で実行します。
以上の繰り返しが命令サイクルです。

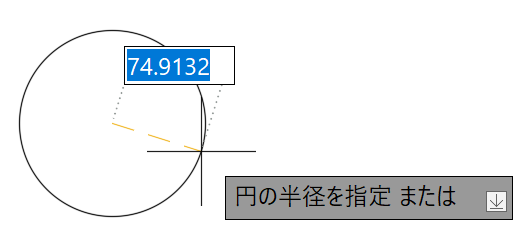

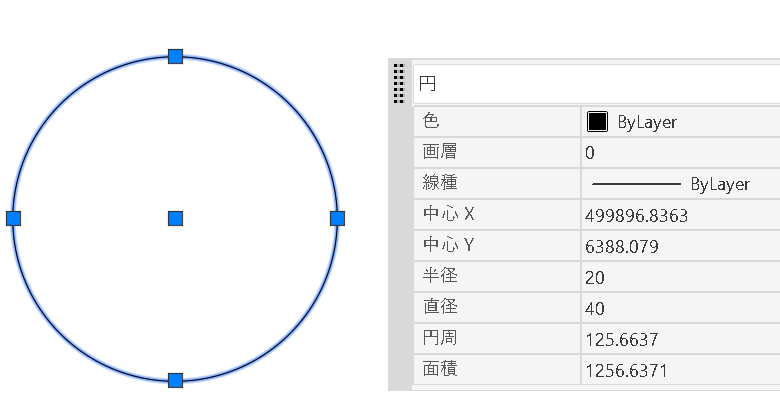

円コマンドを実行すると、

「円の中心点」を聞いてきます。

「円の中心点」をセットすると、
次に「円の半径」を聞いて来ます。

「「円の半径」をセットすると、
円を描きます。

次回、第22話は、
「いまさら人に聞けないインターネットの仕組み」
を予定しています。2進数も出てきますよ。お楽しみに。
それでは、失礼致します。
