第28話は、「CAD中間ファイル」について解説します。

多くの種類がありますが、今回は皆さんに必ず知っておいてほしい、代表的な中間ファイルについて解説します。

■1.中間ファイルとは？

CADシステム間でデータのやり取りを行うため、ファイルを「中間フォーマット」に変換します。

中間フォーマットに変換したファイルを「中間ファイル」と言います。

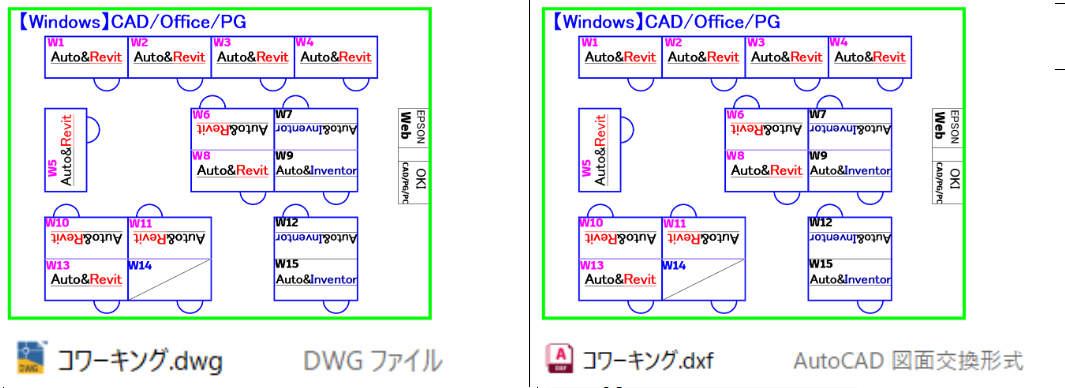

例えば、

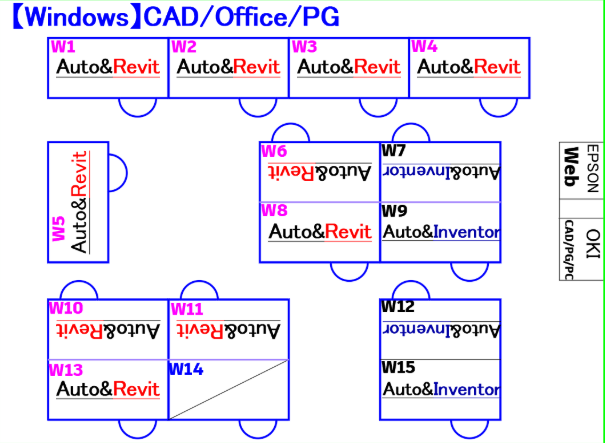

コワーキング.dwg      AutoCADネイティブファイル

コワーキング.dxf   　　中間ファイル

    dwgが「日本語」とすれば、dxfは世界共通語の「英語」のようなものです。私は柏崎出身なので、dwgが「越後弁」とすれば、dxfは「標準語」のようなものです。（例えが悪い？）

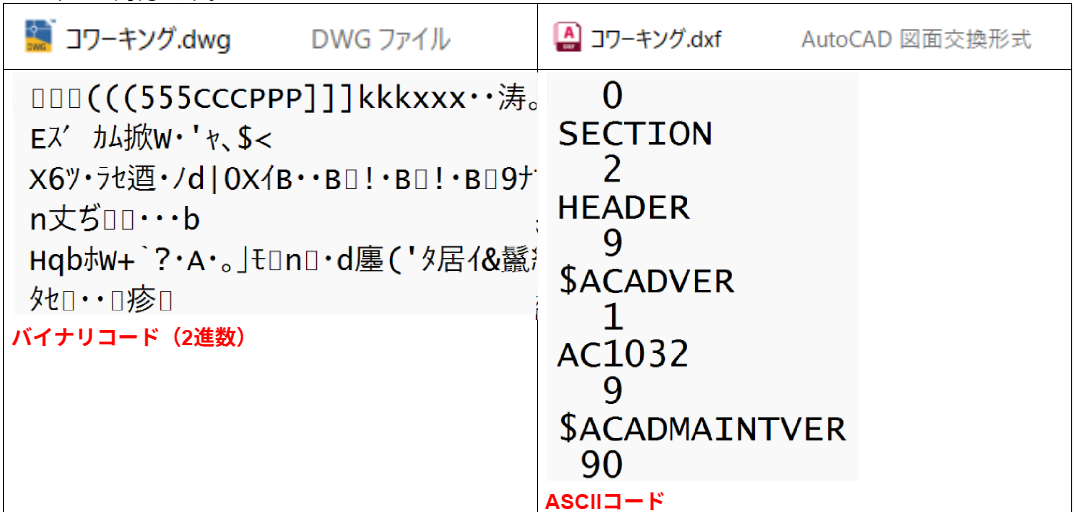

■2.DXF　drawing exchange format (AutoCAD互換フォーマット)

・ASCII（アスキー American Standard Code for Information Interchange）形式の文字データです。

・2D／3D対応です。

2DCAD利用技術者1級試験

・コンピュータが座標やレイヤなどの情報「ASCIIコード」をチェックします。
・dwgはバイナリコードであるため、コンピュータがチェックすることができません。
・dwg形式で解答を提出すると、採点対象外となるので、注意が必要です。
私は初めて１級試験を受験した時、dwgで提出して採点対象外！
2回目受験の時に、名前の記入を忘れて採点対象外！！
(そそっかしいにもほどがありますネ。）

■3. ANSI規格

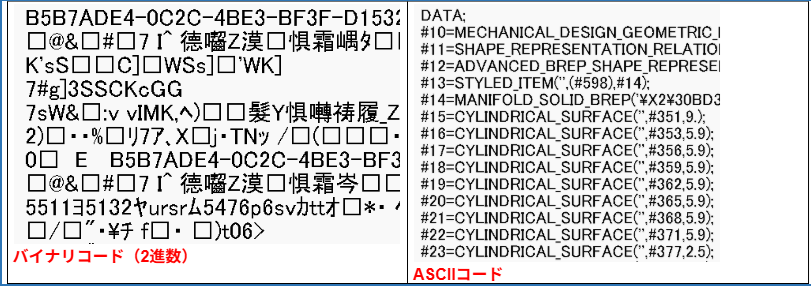

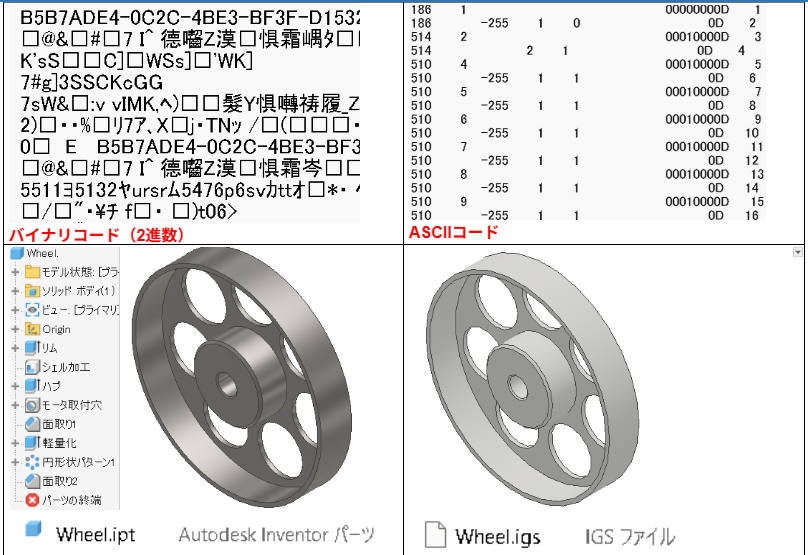

IGES *.iges  *.igs  （アイジェス）

Initial Graphics Exchange Specification

・GM社／ボーイング社が共同で開発し、その後ANSI（アンシー American National Standard Institute）規格となりました。

・ASCII形式です。

・2D／3Dに対応(3Dが多い。)

・ワイヤーフレーム／サーフェス／ソリッドモデル／回路図などに対応しています。

・主に自動車業界で使用されてきましたが、現在ではISOの新規格STEPやParasolidなどに取って代わられています。

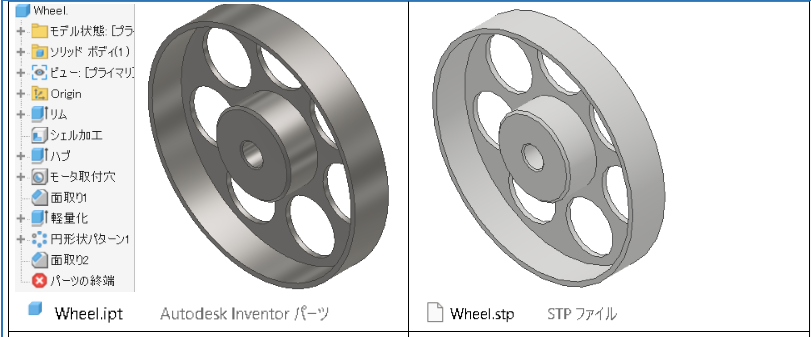

■4. ISO規格  STEP

 *.step    *.stp(ステップ)

STandard for the Exchange of Product

・ISO規格に準拠しています。

・異種CADシステム間で、ネイティブ形式に変換せずにデータをやり取りでき、高い互換性があります。

・3D曲線や3D曲面を幾何学的に表現するため、データの再現性が良く、高い精度があります。

・設計から製造までのワークフローの効率が上がり、手戻りが少なくなります。

・建築、製造、3Dプリンティングなど非常に多くの分野で活用されています。

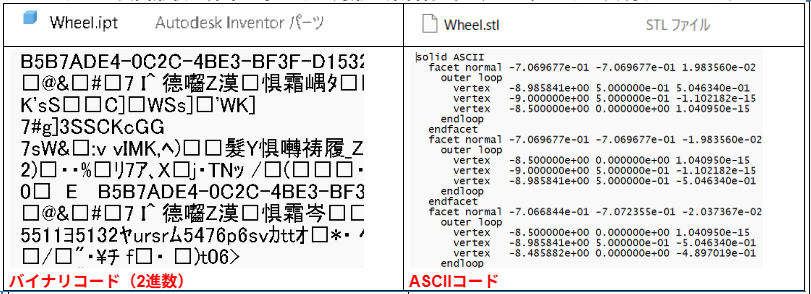

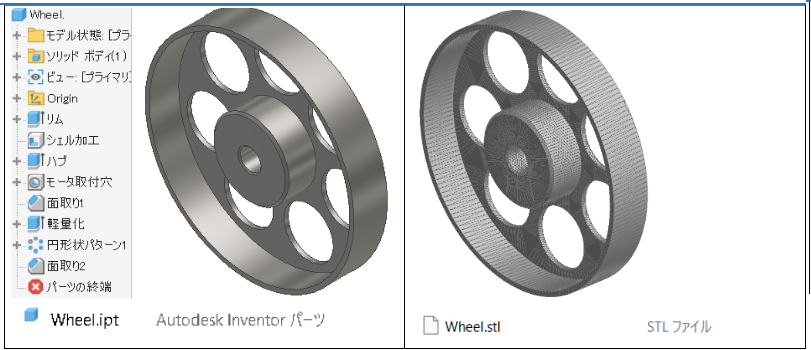

■5. STL

*.stl

STereo Lithography

・光造形法(Stereo Lithography）

・3Dプリント加工で使用するフォーマットです。

・3Dモデルの表面形状を非常に小さな三角形の集合体（メッシュ）として表現

お疲れ様でした。
次回は、【CAD】パソコン初心者向け：今さら人に聞けない「CAD/CAM/CAE」を予定しています。
